数字电路实验箱,数字数字逻辑电路实验箱,数字电路技术实验箱

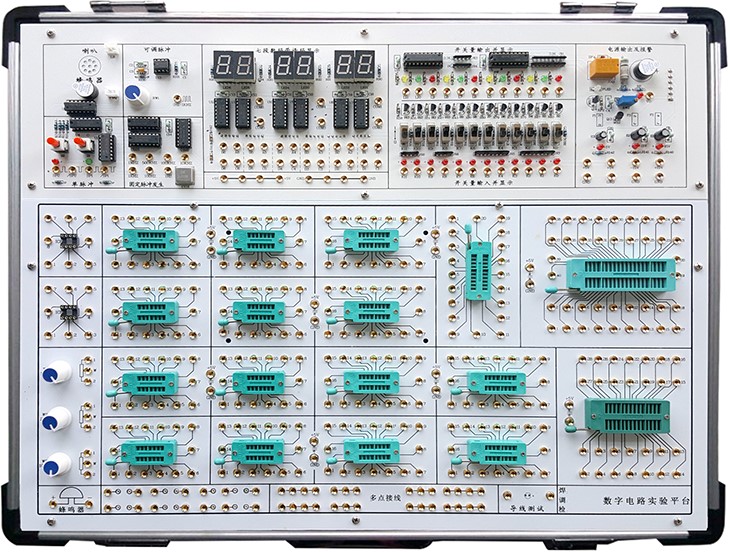

SB-D4数字电路实验箱

数字电路实验箱，可以完成高等院校“数字电路课程”的全部实验，它充分考虑“数电”实验教学特点，吸收国内外同类产品优点，进行精心设计，数字电路实验箱该产品现用高精度接插件，性能稳定可靠，实验灵活方便。适用于高等院校及各类职业技术学校的电子技术类教学。数字电路实验箱、数字电子技术实验室设备主要面向《数字电子技术基础》、《数字电子技术基础简明教程》、《电工电子技术》等课程开设基础实验课，为学校机电、材料、电气、化工、基础等专业承担数字电子实验教学任务。数字电路实验室同时可承担课程设计、毕业设计、创新实践训练等工作。
数字电路实验箱,数字电路技术实验箱,数字电路实验室主要用于开设电子信息科学与技术、自动化和机电一体化三个专业的《数字电子技术实验》或《数字电子技术基础实验》课程，该课程是相应的《数字电子技术》或《数字电子技术基础》理论课程中重要的实践环节。课程的任务是通过实验，使学生加深对所学理论课程内容的理解，激发学习兴趣，从实践上验证所学的理论知识；培养学生的实际动手能力、解决问题能力和设计数字电子电路的初步能力。
数字电路实验箱,数字电路实验室，数字逻辑实验箱、数字电路实验装置、主要用于开设电子信息科学与技术、自动化和机电一体化三个专业的《数字电子技术实验》或《数字电子技术基础实验》课程，该课程是相应的《数字电子技术》或《数字电子技术基础》理论课程中重要的实践环节。课程的任务是通过实验，使学生加深对所学理论课程内容的理解，激发学习兴趣，从实践上验证所学的理论知识；培养学生的实际动手能力、解决问题能力和设计数字电子电路的初步能力。数字电路实验箱由铝木合金箱体、开关电源、常用信号源和实验电路区组成。其中实验电路区采用全开放模式，可根据需求灵活配置实验电路，以满足不同层次学生的教学实验要求。

一、技术指标

1、实验电路工作电源：+5V/2A一组、±12V/0.7A一组、1.5～9V(或任意值）可调一组，每路设置保险丝一个，每路均带有短路保护和反向保护电路，其中+5V电源有过压保护、欠压保护和短路报警和自动关断功能，确保实验电路元件和人身安全。

2、常用信号源

1）提供二组正负单脉冲发生电路，带电平指示。

2）1HZ～1KHZ连续可调时钟电路。

3）1HZ～1MHZ固定脉冲分7路输出，其中1HZ带指示灯显示。

4）12路开关量输入显示电路，输入端带保护功能。

5）12路开关量输出电路，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带保护功能。

6）6位七段LED共阳数码显示器，自带BCD码译码电路；2位独立数码管，可装共阳或共阴数码管。

7）2组BCD码拨盘开关输出电路，输出端带保护功能。

8）由555时基电路组成的音响输出控制电路，并带有蜂鸣器和喇叭输出设备。

3、测试小工具

1）提供三状态数字逻辑测试电路，并有声光提示。

2) 提供0~20直流电压测量表1个（可选配）。

3）提供0~50MHZ频率计1个（可选配）。

4、实验电路区： 独立电路板设计，和实验信号源完全隔离，防止实验电路区接线时的误操作损坏主机箱。

实验电路区配置如下：

1）配置开放式实验区，含圆孔2只IC8，锁紧或圆孔12只IC14、6只IC16或4只(可以再扩展3只）、1只IC20、1只IC40锁紧插座（兼容IC28/IC24/IC18等)。

2）提供8Ω喇叭、蜂鸣器和1×2开关各1个、电位器3个(可选配）。

3）设计有导线测试座一组。

5)还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点，实验接线时，只要拿锁紧插头线相互连接即可。

6) 2个扩展模块电路接入区：尺寸各为155×100mm，可选配固定线路实验模块。学生可以进行创新性练习，以提高学生的思维能力和动手能力。

可拆卸式实验模块（选配）

1）分立元件模块板，板上含电阻10Ω、100Ω、200Ω、470Ω、510Ω、1K、1.2K、1.5K、4.7K、5.1K、10K、22K、47K、100K、150K、22M；20P、30P、100和100P可调、240P、300P、680P、0.01uF、0.02uF、0.047uF、0.1uF、10uF/16V、47uF/16V、100uF/16V；二极管2AK2、2CK13、2CK15、IN4007；三极管3DG6和3DK2；晶振32768HZ；电位器100K（2个）、47K、15K、10K、1K、330Ω各1个，满足数字电路最基础实验要求。

序号	名称	说明	数量
1	SB-D4主机箱	含机箱、工作电源、常用信号源、实验电路区等	1台
2	供电电源线	1.5m	1根
3	2号实验导线	50cm	35根
4	保险丝	2A	2支
5	实验指导书		1本
