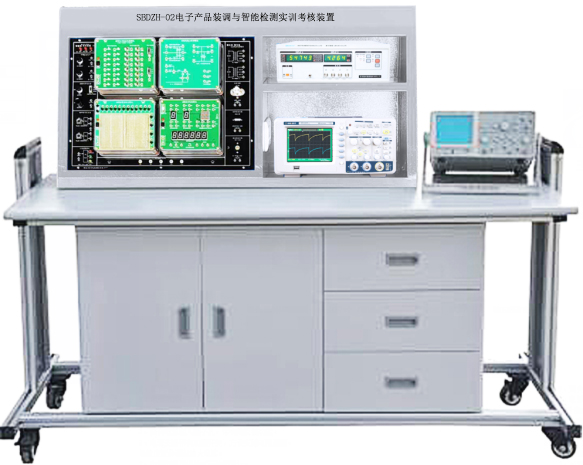

SBDZH-02模电/数字混合电路调试系统
一、概述
1、采用模块化设计，包含数字电路实验单元、模拟电路实验单元、电路原理实验单元；防反接设计，能够实现短路保护及自动恢复功能；
2、配套使用的单元电路模块尺寸约150×125mm，每个模块正面有中英文标识，反面工程塑料开模底盒无缝保护，单元电路模块底盒采用透明亚克力，防尘防潮。配有4个专用供电及固定插座，与实验挂箱配套使用，外观精美而耐用；
3、单元电路模块上集成两种供电方式，确保单元模块既可以安装在实验箱上使用，通过实验箱底板进行供电，又可以脱离实验箱底板，通过外部供电独立进行实验；
4、主要由实验箱主体、实验模块搭建组成，实验箱主体采用高密度复合材料、铝合金包边、不锈钢铰链铆接而成，实验箱主面板才用优质PCB材质。
★二、实验资源
1、电源输入：AC220V±10%50Hz
2、电源输出：
1）提供直流电源输出：-5V/0.2A~+5V/0.2A可调， -12V/0.2A~+12V/0.2A可调，固定电源+12V/1A，-12/1A,+5V/1A，-5V/1A；设有短路保护自动恢复功能；
2）提供交流电源AC15V，AC7.5V，AC0V；
3）信号源（函数发生器）：
幅度连续可调信号源，可输出三角波、方波、正弦波，频率范围10Hz~100KHz；
提供正负输出单次脉冲（脉冲信号发生器）：
提供正负脉冲输出，每按一次输出一个正负脉冲；
4）提供三态逻辑测试笔：
可测量和显示TTL电平的高电平、低电平和高阻态；
3、提供12V/5W灯泡负载一个；
4、提供200欧/2W功率电阻一个；
5、提供12V/1.2W直流电机负载一个；
三、实验模块
★（1）电路基础实验模块
① 电路基础一
模块提供7种常用电阻（功率不小于1W ）；7种实验配套电容；4种常用二极管，包括整流二极管、检波二极管、开关二极管、稳压二极管；3种常用色环电感；两路开关控制电路；NPN、PNP三极管各一个；2路电流方向不同的电流测试插孔；所有器件均配有测试插孔，既可以满足常用元器件的测量实验，又可以组合使用，完成配套的各种实验以及各种创新实验内容。
② 电路原理一
模块上具有电源供电指示及供电单元、基尔霍夫定理、叠加原理、互易定理等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建，同时配有专用的电流插座，方便电流的测量。
③ 电路原理二
模块上具有电源供电指示及供电单元、戴维南定理、诺顿定理、电源等效变换、最大功率传输定理等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建，同时配有专用的电流插座，方便电流的测量。
④ 动态电路一
模块上具有电源供电指示及供电单元、R、L、C特性测试，一阶动态响应，二阶动态响应等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
⑤ 动态电路二
模块上具有电源供电指示及供电单元、RC串并联选频，RC单、双T选频网络、RLC串联谐振电路等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
⑥ 有源滤波器
模块上具有电源供电指示及供电单元、二阶有源低通滤波器、二阶有源高通滤波器、二阶有源带通滤波器、二阶有源带阻滤波器四个实验，同时配有专用的测试环，方便波形的测量。
⑦ 电压电流表模块
模块上装有一块直流电压表85C17 30V,一块直流电流表85C17 1A.
（2）模拟电路实验模块
⑧ 晶体管放大电路一
模块上具有电源供电指示及供电单元、晶体管放大单元模块电路，可完成单管放大电路实验、两级放大电路实验、负反馈放大电路实验等试验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
⑨ 晶体管放大电路二
模块上具有电源供电指示及供电单元、差分放大电路、场效应管放大电路，可完成场效应管放大电路实验以及差动放大器等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
⑩ 波形发生电路
模块上具有电源供电指示及供电单元、波形发生电路，可完成RC正弦波振荡器实验、LC正弦波振荡器等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
11 集成运放电路
模块上具有电源供电指示及供电单元和集成功放放大电路实验内容等，同时模块还提供各种实验中所需要的电阻、电容、二极管等常用元器件以满足实验需求。
12 功率放大电路
模块上具有电源供电指示及供电单元、功率放大电路，可完成OTL功率放大电路、集成功率放大电路等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
13 直流稳压电源电路
模块上具有电源供电指示及供电单元、整流电路、输入滤波、输出滤波、可调集成稳压、二极管稳压、晶体管串联稳压、晶闸管可控整流、固定集成稳压电路，可完成各种稳压电路实验内容。
（3）数字电路实验模块
① DIP拓展电路一
模板上具有电源供电指示及供电单元、2组14脚锁紧插座，方便扩展使用各种数字芯片，拓展实训内容。
② DIP拓展电路二
模板上具有电源供电指示及供电单元、1组20脚锁紧插座，军品圆孔型直插式IC插座，方便扩展使用各种数字芯片，拓展实训内容。
③ DIP拓展电路三
模板上具有电源供电指示及供电单元、2块400孔面包板，提供16路单排插座转镀金台阶插座电路，方便扩展使用各种数字芯片，自由搭建实验电路，拓展实训内容。
④ 逻辑电平输出电路
模块上具有电源供电指示及供电单元、2组TTL三态输出电路单元（带三色指示灯）、16路TTL电平输出单元（带三色指示灯）、16路带驱动TTL电平指示单元（三色指示灯），提供实验所需各种逻辑电平资源。
⑤ LED显示电路模块
模块上具有电源供电指示及供电单元、共阴数码管单元、共阳数码管单元、8*8LED点阵单元，6组LED数码管及配套驱动显示单元，可在模块上完成各种LED基础显示实验及数字时钟实验。
⑥ 数电选配芯片套件
提供1套实验所需各种数字逻辑芯片，满足常规数字电路实验和学生自行创新实验的需求。
★四、电子实训创新教学与管理模块-元器件检测模块
（1）印刷线路板为单层印刷电路板，印刷线路板厚度为2mm，每块印刷线路板四个角上有4mm镙丝固定孔。
（2）印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作：印刷线路板线宽3mm，器件装在反面, 正面用镀金接线孔引出。
（3）线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式RFID读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。
（4）元器件检测元件为三极管、电解电容、二极管，晶闸管、单结晶体管检测内容为器件类型、 管脚名及好坏的判断，每块检测板在内部接线要有所差异，如三极管的E、B、C三个极任意接到编号为1、2、3的三个引出点上。
注：（5）RFID读卡器为整个实验室配置1套。
★五、实验室智慧用电安全控制系统（5台以上配1套）
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。
1、电子电路焊接系统模块（表一）
|
序号 |
模块名称 |
数量 |
单位 |
|
1 |
高精度热敏电阻温度检测电路的焊接与智能检测系统模块 |
1 |
块 |
|
2 |
高灵敏度红外侦测电路的焊接与智能检测系统模块 |
1 |
块 |
|
3 |
高精度湿度检测电路的焊接与智能检测系统模块 |
1 |
块 |
|
4 |
高精度热电偶温度检测电路的焊接与智能检测系统模块 |
1 |
块 |
|
5 |
高精度铂电阻温度检测电路的焊接与智能检测系统模块 |
1 |
块 |
|
6 |
高灵敏度火灾报警电路的焊接与智能检测系统模块 |
1 |
块 |
|
7 |
高精度空气压力检测电路的焊接与智能检测系统模块 |
1 |
块 |
|
8 |
0-15v自动换挡电压源电路的焊接与智能检测系统模块 |
1 |
块 |
|
9 |
0-500mv电流源电路的焊接与智能检测系统模块 |
1 |
块 |
|
10 |
篮球计分数字电路的焊接与智能检测系统模块 |
1 |
块 |
|
11 |
高精度AD592温度检测电路的焊接与智能检测系统模块 |
1 |
块 |
|
12 |
高品质音频功放分立元件电路的焊接与智能检测系统模块 |
1 |
块 |
|
13 |
检测电路系统模块 |
1 |
块 |
2、电子电路智能检测系统模块（表二）
|
序号 |
模块名称 |
数量 |
单位 |
技术指标 |
|
1 |
高精度热敏电阻温度检测电路的焊接与智能检测系统模块 |
1 |
块 |
测量0-50℃的环境温度，电路眼影到的温度输出具体为模拟量输出，里头有运放进行放大、稳压管、热敏电阻传感、电阻、电容 |
|
2 |
高灵敏度红外侦测电路的焊接与智能检测系统模块 |
1 |
块 |
人体红外感应后有开关了输出，里头有运放进行信号放大、滤波电路、比较电路、555电路、热释放电红外传感器 |
|
3 |
高精度湿度检测电路的焊接与智能检测系统模块 |
1 |
块 |
测量10%-95%的环境相对湿度，最终湿度的测量以模拟量输出，有555电路、频率转电压电路、稳压电路、运放组成的放大电路、电容型湿度传感器 |
|
4 |
高精度热电偶温度检测电路的焊接与智能检测系统模块 |
1 |
块 |
测量0-500℃的环境温度，电力感应到的温度输出具体为模拟量输出，里头有运放进行放大、稳压管、LM35温度传感器作为冷端补偿、电阻、电容、热电偶传感器 |
|
5 |
高精度铂电阻温度检测电路的焊接与智能检测系统模块 |
1 |
块 |
测量0-200℃的环境温度，电力感应到的温度输出具体为模拟量输出，里头有运放进行放大、稳压管、电阻、电容、铂电阻 |
|
6 |
高灵敏度火灾报警电路的焊接与智能检测系统模块 |
1 |
块 |
能够侦测到电路的变化差异后进行蜂鸣器报警和开关量输出，里头包括二极管、运放组成的放大电路、比较电路、三极管作为饱和的开关以便最终输出开关信号 |
|
7 |
高精度空气压力检测电路的焊接与智能检测系统模块 |
1 |
块 |
能够检测0-20kpa的气压，最终以模拟量输出，里头包括气压传感器、放大电路、调零电路、交流电源输入、比较电路 |
|
8 |
0-15v自动换挡电压源电路的焊接与智能检测系统模块 |
1 |
块 |
可调稳压电源电路、可以自行自动换挡、里头有整流滤波电路、可调稳压管稳压电路、调零电路、交流电源输入、比较电路 |
|
9 |
0-500mv电流源电路的焊接与智能检测系统模块 |
1 |
块 |
可调恒流源电路、里头有温流指示比较电路、运放注册沟道放大电路、三极管扩流电路 |
|
10 |
篮球计分数字电路的焊接与智能检测系统模块 |
1 |
块 |
组合逻辑数字芯片、数码管输出、可以模拟两球比分计分，及按下按钮可以得一分、按下另一个按钮得两分、按下其他另一个按钮可以得三分 |
|
11 |
高精度AD592温度检测电路的焊接与智能检测系统模块 |
1 |
块 |
0-100℃温度测量电路、模拟量输出、里头包括运放组成的放大电路、稳压电路、AD592集成温度传感器 |
|
12 |
高品质音频功放分立元件电路的焊接与智能检测系统模块 |
1 |
块 |
功放电路，单一一个声道的型号放大以及功率放大。里头有信号放大电路、滤波电路、功率放大电路、剩余衰减电位器调整、电阻、电容等 |
|
13 |
检测电路系统模块 |
1 |
块 |
电源单元、光照传感器、震动传感器、温度传感器、烟雾传感器、霍尔传感器、蜂鸣器、可调电源、数字量输出显示、数字量输入、按键输入、电压比较器。 |
七、配置表
|
序号 |
名 称 |
规格 |
数量 |
备注 |
|
1 |
实验台 |
|
1台 |
|
|
2 |
实验桌 |
|
1张 |
|
|
3 |
学生凳 |
|
2张 |
|
|
4 |
实验专用导线 |
|
1套 |
|
|
5 |
实验指导书 |
|
1套 |
|
|
（1）电路基础实验模块 |
||||
|
1 |
电路基础一 |
|
1 |
|
|
2 |
电路原理一 |
|
1 |
|
|
3 |
动态电路一 |
58件套 |
1 |
|
|
4 |
动态电路二 |
|
1 |
|
|
5 |
有源滤波器 |
|
1 |
|
|
6 |
电压电流表模块 |
|
1 |
|
|
（2）模拟电路实验模块 |
||||
|
1 |
晶体管放大电路一 |
|
1 |
|
|
2 |
晶体管放大电路二 |
|
1 |
|
|
3 |
波形发生电路 |
|
1 |
|
|
4 |
集成运放电路 |
|
1 |
|
|
5 |
功率放大电路 |
|
1 |
|
|
6 |
直流稳压电源电路 |
|
1 |
|
|
（3）数字电路实验模块 |
||||
|
1 |
DIP拓展电路一 |
|
1 |
|
|
2 |
DIP拓展电路二 |
|
1 |
|
|
3 |
DIP拓展电路三 |
|
1 |
|
|
4 |
逻辑电平输出电路 |
|
1 |
|
|
5 |
LED显示电路模块 |
|
1 |
|
|
6 |
数电选配芯片套件 |
|
1 |
|
|
（4）电子实训创新教学与管理模块-元器件检测模块 |
|
1 |
|
|
|
（5）电子电路焊接系统模块 |
|
1 |
表一 |
|
|
（6）电子电路智能检测系统模块 |
|
1 |
表二 |
|
|
（7）数据采集器+拷贝版软件 |
|
1 |
|
|
|
（8）配套教学资源（购5套上配1个IP地址） |
|
1 |
|
|
八、实验内容
1、电路基础部分
实验一 电位、电压的测定及电路电位图的绘制
实验二 基尔霍夫定律的验证
实验三 叠加原理的验证
实验四 电压源与电流源的等效变换
实验五 戴维南定理和诺顿定理的验证
实验六 最大功率传输条件测定
实验七 受控源VCVS、VCCS、CCVS、CCCS的实验研究
实验八 RC一阶电路的响应测试
实验九 二阶动态电路响应的研究
实验十 R、L、C元件阻抗特性的测定
实验十一 RC选频网络特性测试
实验十二 单双T网络频率特性测试
实验十三 R、L、C串联谐振电路的研究
实验十四 双口网络测试
实验十五 负阻抗变换器
2、模拟电路部分
实验一 常用电子仪器的使用
实验二 单管放大电路的测量
实验三 场效应管放大器
实验四 负反馈放大器
实验五 差动放大器
实验六 集成运放基本运算电路
实验七 集成运放比较器
实验八 集成运算放大器的有源滤波器
实验九 RC正弦波振荡器
实验十 LC正弦波振荡器
实验十一 低频功率放大器（Ⅰ）─OTL 功率放大器
实验十二 低频功率放大器（Ⅱ）─集成功率放大器
实验十三 集成稳压器稳压电源
实验十四 串联型晶体管稳压电源
3、数字电路部分
实验一 数字电路实验基础
实验二 集成逻辑门电路的逻辑功能
实验三 组合逻辑电路的分析
实验四 数据选择器
实验五 小规模组合逻辑电路的设计
实验六 中规模组合逻辑电路的设计
实验七 触发器
实验八 同步时序逻辑电路的分析
实验九 中规模集成时序逻辑器件的应用
实验十 同步时序电路的设计
实验十一 序列信号发生器
实验十二 数字钟
4、电子电路系统焊接（13个综合电路）
5、电子电路智能系统检测（13个综合电路）
