2026年1月20日（双面四工位）钳工操作台，钳工实训室设备

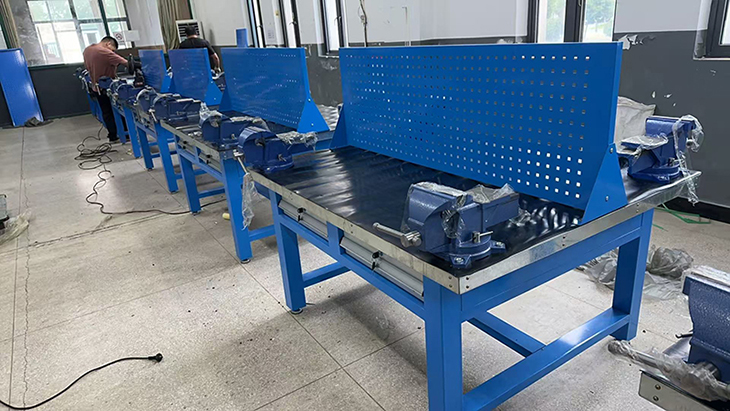

SBGG-4（双面四工位）钳工操作台

一、概述：

（双面四工位）钳工操作台,钳工实训室设备是进行钳工技能训练和实践教学的场所，钳工操作台主要承担机械类及相关专业的实训教学任务。

1. （双面四工位）钳工操作台功能用途：承担机械类专业技能训练、金工实习等教学工作，为大学生创新活动、毕业设计、科研、技能竞赛等提供服务，还可用于钳工职业资格考证的实训教学。

2. （双面四工位）钳工操作台主要设备：通常配备钳工操作台、台虎钳、钻床、砂轮机、划线平台、手锯、锉刀、游标卡尺等工具和设备。

3.钳工操作台，实训项目：包括钳工安全操作规程培训、工件划线、锯削及锉削加工、麻花钻的刃磨、孔加工、机械设备的装调与精度检测等。

序号	设备工具名称	规格参数	单位	备注
1	（双面四工位）钳工操作台	长 × 宽 × 高≥1500×750×800mm，4 独立工位；钢架 δ3.0mm 冷轧钢板 + 50mm 实木台面；带 4 个带锁抽屉	台	预留台虎钳安装孔
2	重型台虎钳	钳口宽度≥150mm，开口度≥120mm；钳身 / 底座 HT200 铸铁（失效处理）	个	高强度夹持
3	台钻平台	长 × 宽 × 高≥800×600×800mm；台面 16mm 调质处理；承重≥200kg	个	搭配台钻使用
4	台钻	额定功率≥550W，220V/50Hz；主轴转速 500-2500r/min（多档）；最大钻钢≥13mm	个	机座 HT200 铸铁
5	钻攻两用机	220V/600W/50Hz；攻丝 M3-M12，钻孔 Φ3-Φ10；工作半径≥1000mm；电磁座 300KG	台	含钻夹头 + 连接杆
6	钻床平口钳	钳口宽度≥125mm，开口度≥100mm；钳身 HT200 铸铁	个	固定钻孔工件
7	立式砂轮机	220V/50Hz；砂轮直径≥200mm，厚度≥25mm；转速≥2850r/min；机座 HT200 铸铁	台	运行平稳无振动
8	手枪钻	220V/50Hz；最大钻钢≥10mm、钻木≥20mm；空载转速 0-2800r/min（无级调速）	个	机壳高强度工程塑料
9	角向磨光机	220V/50Hz；砂轮直径 100mm，空载转速≥11000r/min；符合 GB 3883.1-2014	台	输出轴 40Cr 调质
10	划线平板	尺寸≥200×300mm，厚度≥30mm；HT200 铸铁	个	划线基准平台
11	划针	长度≥150mm，直径≥3mm；针头高速钢 W18Cr4V（淬火）	个	划线定位
12	划线盘	划针长度≥180mm，立柱高度≥300mm；底座 HT150 铸铁	个	可调高度划线
13	划规	腿长≥200mm，最大开口≥150mm；规腿 45# 钢（调质）	个	划圆 / 弧线
14	样冲	材质 CRV 钢	个	冲眼定位
15	活动扳手	开口 0-30mm，长度≥250mm；扳体 45# 钢（调质），钳口合金钢（淬火）	个	通用紧固
16	平口錾子	长度≥280mm，刃口宽≥15mm；錾身 45# 钢（调质），刃口高速钢（淬火）	个	金属凿削
17	锤子	锤重 0.5kg，锤柄≥300mm；锤头 45# 钢（淬回火），锤柄胡桃木 / 桦木（干燥）	个	配合錾子使用
18	锯弓	适配 300mm 锯条，弓身≥350mm；弓身高强度铝合金	个	轻便耐用
19	锯条	长度 300mm，宽度 12mm，厚度 0.65mm；高速钢 W18Cr4V（淬回火）	个	金属锯削
20	丝锥扳手	适配 M3-M12 丝锥，开口 0-25mm，长度≥200mm；扳体 45# 钢（调质）	个	夹持丝锥攻丝
21	丝锥	套装含 M3、M4、M5、M6、M8、M10、M12（7 支 / 套）；高速钢 W18Cr4V	套	内螺纹加工
22	板牙架	适配 M3-M12 板牙，开口 0-30mm，长度≥180mm；架体 45# 钢（调质）	个	夹持板牙套丝
23	板牙	套装含 M3、M4、M5、M6、M8、M10、M12（7 片 / 套）；高速钢 W18Cr4V（淬回火）	套	外螺纹加工
24	开口扳手	双头开口，规格 8-10、12-14、17-19mm（3 把 / 套）；扳手 45# 钢（调质）	套	固定规格紧固
25	金属直尺	长度 300mm，宽度 25mm，厚度 2mm；304 不锈钢	个	基础测量
26	内外卡钳	长度 200mm，内卡 0-50mm、外卡 0-80mm（2 把 / 套）；卡钳腿 45# 钢（调质）	套	间接测量尺寸
27	直角尺	长边 200mm、短边 120mm，厚度 3mm；304 不锈钢（调质）	个	直角检测
28	一字批	长度 150mm，刃口宽 6mm；批头铬钒钢（淬火），批杆 45# 钢（调质）	个	一字螺丝拆装
29	十字批	长度 150mm，十字 PH2；批头铬钒钢（淬火），批杆 45# 钢（调质）	个	十字螺丝拆装
30	尖嘴钳	长度 160mm，钳口长 50mm，开口≥30mm；钳体 45# 钢（调质），钳口合金钢（淬火）	个	细小组件夹持
31	钢丝钳	长度 180mm，钳口宽 25mm，开口≥40mm；钳体 45# 钢（调质），钳口合金钢（淬火）	个	剪切 / 夹持金属丝
32	什锦锉	长度 150mm，含扁 / 圆 / 三角 / 半圆 / 方锉（5 把 / 套）；锉身高速钢 W18Cr4V（淬火）	套	精细锉削
33	钢丝刷	刷面 50×30mm，刷毛长 30mm；刷毛高碳钢，手柄 hardwood（干燥）	个	清理工件毛刺
34	油石	尺寸 150×25×15mm，粒度 120#（中细）；硬度均匀	支	刀具刃口研磨
35	麻花钻	套装含 Φ2、3、4、5、6、8、10、12mm（8 支 / 套）；高速钢 W18Cr4V（淬回火）	套	钻孔加工
36	V 形架	V 形槽 90°，槽宽 30mm，高度 80mm；HT200 铸铁	个	圆形工件定位
37	钳工锉（扁锉）	含 8 寸细齿、12 寸细齿、6 寸油光锉（3 支 / 套）；锉身 T12A 工具钢（淬回火）	套	平面锉削
38	三角锉	长度 200mm，细齿，截面三角边长 12mm；锉身 T12A 工具钢（淬回火）	个	三角槽锉削
39	圆形锉	长度 200mm，细齿，直径 8mm；锉身 T12A 工具钢（淬回火）	个	圆形孔 / 槽锉削
40	半圆锉	长度 200mm，细齿，宽度 20mm；锉身 T12A 工具钢（淬回火）	个	半圆槽锉削
41	游标卡尺	测量范围 0-150mm，分度值 0.02mm	个	精准尺寸测量
42	游标万能角度尺	测量范围 0-320°，分度值 2′	个	角度测量
43	高度游标卡尺	测量范围 0-300mm，分度值 0.02mm；底座长 150mm	个	高度 / 深度测量
44	刀口形直尺	长度 200mm，刀口宽 2mm，厚度 3mm	个	平面度检测
45	刀口直角尺	长边 200mm、短边 120mm，刀口宽 2mm	个	直角精度检测
46	外径千分尺（0-25mm）	测量范围 0-25mm，分度值 0.01mm	个	高精度外径测量
47	外径千分尺（25-50mm）	测量范围 25-50mm，分度值 0.01mm	个	高精度外径测量
48	外径千分尺（50-75mm）	测量范围 50-75mm，分度值 0.01mm	个	高精度外径测量
49	外径千分尺（75-100mm）	测量范围 75-100mm，分度值 0.01mm	个	高精度外径测量
50	中心钻	直径 Φ3mm；高速钢 W18Cr4V（淬回火）	个	钻孔定心
51	润滑油	10kg / 桶，机械油；符合 GB/T 443-2016	桶	设备润滑
52	砂布 / 砂纸	尺寸 230×280mm，80#（粗）、120#（中）、240#（细）各 130 张，合计 390 张（备用 10 张）	张	工件打磨抛光
53	抹布、毛刷	抹布 400×300mm（纯棉，≥3mm 厚）；毛刷刷面 30×20mm（尼龙刷毛 + 防滑手柄）	套	清洁工具
54	防护眼镜、手套	防护眼镜：全封闭防冲击，透光率≥90%；防护手套：均码线手套	套	实训安全防护
55	45# 钢方料	截面 50×25×25mm，单根≥300mm；符合 GB/T 699-2015	组	基础实训用料
56	圆钢	直径 Φ30mm、Φ50mm（各 1 段 / 套，每段≥200mm）；符合 GB/T 699-2015	套	圆形工件实训用料
