SBGYD-01E-Y型电子技术实训考核平台
一、产品概述
电子技术实训考核平台是根据电子技术考核要求，结合实际生产和相关岗位职业技能要求研制而成，可完成模拟电子技术实训、数字电子技术实训、综合应用实训、电力电子技术等实训项目。适合各职业院校的电子技术应用、电子与信息技术等专业《电子电路》、《电子技术基础》、《电子工艺》等课程实训教学。

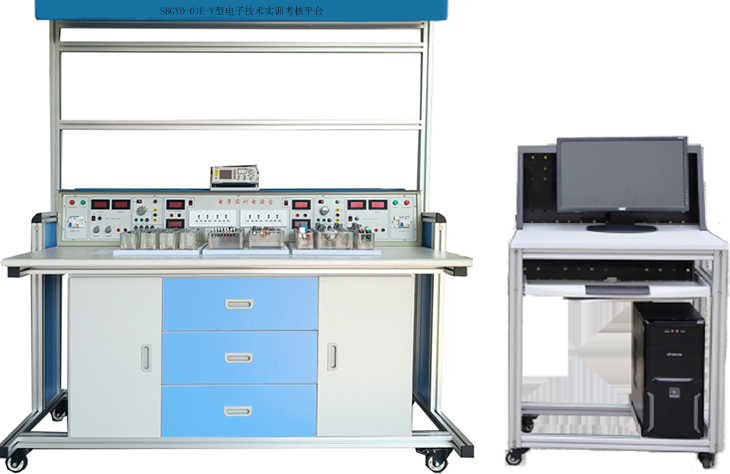

（电子技术实训考核装置参考图片，具体以实物配置为准）
（透明电子元件模块示例图，共9块板，141只透明有机塑料封闭元件盒）
（透明电子元件模块示例图，共9块板，140多只透明有机塑料封闭元件盒）
二、装置特点
1.装置采用模块化结构设计，内容丰富，设计合理，使用灵活，可根据教学内容需要，任意选择模块进行组合设计，具有较强的创新性。
2.实训单元模块由透明元件盒及PCB板构成，元件盒体由透明有机工程塑料注塑而成，面板采用PCB板制作而成。导线插孔采用防转座引出，导线插头可在模块上面插接，通过模块的四个弹性插脚可布局于专用实训操作底板上；实训时可根据实训内容和技能训练的需要，方便的任意组合实训线路，以完成不同的实训项目，如课程设计等。
3.电源、测量仪表输出端以接线柱和接线端子两种方式引出，实训操作方便。
三、技术性能
1.输入电源：单相三线AC220V（1±10%）， 50Hz
2.装置容量：≤0.7KVA
3.外形尺寸：1600mm×800mm×1920mm
4.安全保护：具有接地保护，具有漏电保护功能，安全性符合相关国家标准。
四、基本配置及功能
本装置由实训台、控制屏、实训模块、实训工具等组成。主要包括2组低压交流电源、直流可调稳压电源、直流稳压电源、各种测试仪表等。
（一）实训台
采用工业铝合金型材框架，控制屏上方为两层结构。其中第一层既可放置示波器、函数信号发生器等外配仪器仪表。第二层可放置PVC夹板，用来夹放实训图纸，方便使用人员参照图纸进行实训项目搭建及调试。顶部设有30W照明日光灯一盏；实训台下方还设有四个万向轮，便于移动和固定。
（二）电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，钢质面板，，经过机械加工成型，外表面喷涂彩色环氧聚塑，文字符号采用现代彩色喷绘技术处理，面板标识清晰且经久耐用，为实训提供交直流电源、信号源和测量仪表等。
（1）装置采用单相电源供电，并配有带漏电保护的空气开关，熔断器以确保使用安全。
（2）直流可调稳压电源
提供0.0～24V/0～2A连续可调，从0V起调，通过调节"输出调节"多圈电位器旋钮可平滑地调节输出电压、电流值。具有短路软截止型保护和自动恢复功能，输出有三位半数显电压表和电流表指示当前输出的电压值和电流值。
（3）直流稳压电源
提供固定±5V、±12V直流稳压电源；带有短路保护功能。
（4）低压交流电源
提供3～24V低压交流电源输出，分3V、6V、9V、12V、15V、20V、24V七档可调，同时提供17V-0-17V电源，输出端具有短路保护功能。
(5) 直流数字仪表
提供一只精密数字电压表（DC 30V），一只精密数字电流表（DC 2000mA）。
(6) 8路单相电源插座
提供8路单相电源插座，方便设备、仪表的扩展时使用。
(7）单元电子电路实训模块
提供电阻器、电容器、电位器、电感器、脉冲变压器、稳压二极管、双向稳压管、整流二极管、场效应管、单向晶闸管、双向晶闸管、IGBT管、复位按钮开关、钮子开关、白炽灯、保险丝、共阴数码管、集成稳压管、声电传感器、扬声器、蜂鸣器、气敏传感器、元件插座、音乐片、铜电阻温度计、运放电路、继电器驱动电路、单结晶体管触发电路、功率放大集成电路、DC-DC集成变换器、单管放大电路、电机测速、十位逻辑电平输出、单次脉冲源、编码开关电路、拨码盘、CP时钟脉冲源、十位逻辑电平显示、共阴数码管驱动电路、交通灯电路等100多种实训模块。
实训模块由透明元件盒及PCB板构成，具有开放性和创新性，元件盒体由透明有机工程塑料注塑而成，具有示教功能，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。
五、本设备可以完成的实训项目
模拟电子技术综合应用、创新实训项目目录
项目一 常用二极管的性能测试及应用
项目二 双极晶体管及场效管输出特性的测定
项目三 单管放大电路的研究
项目四 两极放大电路及负反馈放大电路的研究
项目五 助听器电路的调试（电子产品线路）（综合应用）
项目六 恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目八 整流、滤波及稳压电路的研究
项目九 直流稳压正、负电源电路的研究
项目十 典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一 OTL功率放大电路的故障排除
项目十二 LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三 运算放大器基本运算电路
项目十四 对由运放器组成的积分运算电路、微分运算电路
项目十五 对由运放器组成的电压比较器传输特性的研究
项目十六 气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七 方波、三角波和锯齿波发生器电路的研究与测试
项目十八 三角波、方波及正弦波发生器的制作竞赛
项目十九 RC（文式桥式）正弦波振荡器和制作与调试
项目二十 电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二 直流-直流（DC-DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三 恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
数字电子技术综合应用、创新实训项目目录
（一）基础实训项目
项目一 基本逻辑门电路功能测试
项目二 优先编码器功能测试
项目三 二进制译码器和数据选择器功能测试
项目四 全加器和超前进位全加器功能测试
项目五 数值比较器功能测试
项目六 七段码锁存/译码/驱动器功能测试
项目七 各类触发器功能测试
项目八 双向移位寄存器功能测试
项目九 二一五一十进制计数器功能测试
项目十 二位十进制计数/译码/驱动/显示电路
项目十一 可逆十进制计数电路功能测试
项目十二 N进制计数电路功能测试
项目十三 555定时器基本应用电路
项目十四 微分型单稳态触发器
项目十五 集成单稳态触发器及其应用
项目十六 集成施密特触发器及其应用
（二）综合应用实训项目
项目十七 声光控制节能路灯电路（电子产品线路）（综合应用）
项目十八 8线数据传输电路（电子产品线路）（综合应用）
项目十九 4位环形计数节拍发生器（电子产品线路）（综合应用）
项目二十 秒脉冲信号发生器（电子产品线路）（综合应用）
项目二十一 救护车/消防车声响报警电路（电子产品线路）（综合应用）
项目二十二 D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三 数控变频三角波-方波发生器
项目二十四 移位寄存器彩灯显示电路（电子产品线路）（综合应用）
项目二十五 8位优先编码器抢答电路（电子产品线路）（综合应用）
项目二十六 触摸式密码电子锁电路（电子产品线路）（综合应用）
项目二十七 数字钟电路（电子产品线路）（综合应用）
项目二十八 二位十进制计数符合电路（电子产品线路）（综合应用）
项目二十九 交通灯控制电路（电子产品线路）（综合应用）
项目三十 升/降阶梯波发生器（电子产品线路）（综合应用）
项目三十一 光电转换加/减计数电路（电子产品线路）（综合应用）
（三）电力电子技术及应用、创新实训项目
项目一 晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）
项目二 单结晶体管触发电路
项目三 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
项目四 晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
项目五 IGBT 直流斩波电路的调试与分析（电子产品电路）（综合应用项目）
项目六 功率晶体管（BJT）PWM 控制直流电动机可逆调速电路（电子产品电路）（综合应用项 目）
六、电子工艺实训考核设备的配置
|
序号 |
产品名称 |
型号规格 |
数量 |
单位 |
备注 |
|
1 |
电子工艺实训桌 |
带万向轮灵活移动 1600*800*1920mm |
1 |
张 |
铝合金框架 |
|
2 |
电子工艺电源台 |
铁质结构，1515*230*230 mm，两路相互独立、对称的实验电源和仪表组，装置采用单相电源供电，并配有带漏电保护的空气开关，熔断器，可调的直流电源0～24V/2A，并带有过载、短路软保护功能，软保护的值还可进行调节；一组3～24V交流电源，七档可调；一组±5V、±12V直流稳压电源；一只精密数字电压表（DC 30V），一只精密数字电流表（DC 2000mA）；以及8路单相电源插座。 |
1 |
台 |
铁质 |
|
3 |
双踪数字示波器 |
100M ，NDS1102S |
1 |
套 |
|
|
4 |
函数发生器（包含频率计） |
FY6900-20M |
1 |
套 |
|
|
5 |
交流数字毫伏表 |
龙威TVT-322D |
1 |
套 |
|
|
6 |
储物柜 |
内部存放模块 |
1 |
套 |
|
|
7 |
单元电路电子透明实训模块 |
配有9块放置板， 140多个透明模块 |
1 |
套 |
详见表二清单 |
|
8 |
实验连接线 |
2mm内径导线 |
1 |
套 |
|
|
9 |
学生凳 |
钢质四脚方凳 |
2 |
个 |
|
|
10 |
一体化电子支架 |
30W日光灯 |
1 |
套 |
|
|
11 |
电脑小推车； |
|
1 |
台 |
|
表二 单元电子电路模块（透明封闭有机塑料元件盒）
|
序号 |
产品名称 |
型号规格 |
产品代号 |
单位 |
|
1 |
RJ水泥电阻(5W) |
51Ω、100Ω、200Ω |
R01 |
1块 |
|
2 |
RJ金属膜电阻(2W) |
330Ω、470Ω、510Ω |
R02 |
1块 |
|
3 |
RJ金属膜电阻(2W) |
330Ω |
R03 |
1块 |
|
510Ω |
||||
|
680Ω |
||||
|
4 |
RJ金属膜电阻(2W) |
1K |
R04 |
1块 |
|
2K |
||||
|
3.3K |
||||
|
5 |
RJ金属膜电阻(2W) |
3.3K |
R05 |
1块 |
|
4.7K |
||||
|
6.8K |
||||
|
6 |
RJ金属膜电阻(2W) |
10K |
R06 |
3块 |
|
22K |
||||
|
47K |
||||
|
7 |
锰铜丝电阻(3A) |
0.1Ω |
R07 |
1块 |
|
0.2Ω |
||||
|
0.4Ω |
||||
|
8 |
RT碳膜电阻(1W) |
1Ω |
R08 |
1块 |
|
4.7Ω |
||||
|
10Ω |
||||
|
27Ω |
||||
|
9 |
RT碳膜电阻(1W) |
39Ω |
R09 |
1块 |
|
47Ω |
||||
|
56Ω |
||||
|
68Ω |
||||
|
10 |
RJ金属膜电阻(1W) |
100Ω |
R10 |
1块 |
|
150Ω |
||||
|
200Ω |
||||
|
300Ω |
||||
|
11 |
RJ金属膜电阻(1W) |
390Ω |
R11 |
1块 |
|
470Ω |
||||
|
560Ω |
||||
|
680Ω |
||||
|
12 |
RJ金属膜电阻(1/2 W) |
560Ω |
R12 |
1块 |
|
820Ω |
||||
|
1K |
||||
|
1K |
||||
|
13 |
RJ金属膜电阻( 1/2 W) |
1.2K |
R13 |
1块 |
|
2K |
||||
|
2.7K |
||||
|
3K |
||||
|
14 |
RJ金属膜电阻( 1/2W) |
4.7K |
R14 |
1块 |
|
5.1K |
||||
|
6.8K |
||||
|
8.2K |
||||
|
15 |
RJ金属膜电阻( 1/2W) |
10K |
R15 |
1块 |
|
15K |
||||
|
27K |
||||
|
33K |
||||
|
16 |
RJ金属膜电阻( 1/2W) |
51K |
R16 |
4块 |
|
56K |
||||
|
62K |
||||
|
68K |
||||
|
17 |
RJ金属膜电阻( 1/2W) |
100K |
R17 |
4块 |
|
270K |
||||
|
390K |
||||
|
470K |
||||
|
18 |
RJ金属膜电阻( 1/2W) |
820K |
R18 |
1块 |
|
1M |
||||
|
2.2M |
||||
|
10M |
||||
|
19 |
RJ金属膜电阻(1/2W) |
120Ω |
R19 |
1块 |
|
180Ω |
||||
|
220Ω |
||||
|
620Ω |
||||
|
20 |
RJ金属膜电阻( 1/2W) |
1.5K |
R20 |
1块 |
|
2.2K |
||||
|
2.7K |
||||
|
3.9K |
||||
|
21 |
RJ金属膜电阻( 1/2 W) |
6.2K |
R21 |
1块 |
|
20K |
||||
|
24K |
||||
|
47K |
||||
|
22 |
RJ金属膜电阻( 1/2W) |
51K |
R22 |
1块 |
|
150K |
||||
|
220K |
||||
|
3M |
||||
|
23 |
RJ金属膜电阻( 1/2W) |
510K |
R23 |
2块 |
|
1.1M |
||||
|
2M |
||||
|
2M |
||||
|
24 |
CL聚脂膜电容 |
1000pF |
C01 |
2块 |
|
2200 pF |
||||
|
CBB聚丙烯膜电容 |
3300 pF |
|||
|
25 |
CBB聚丙烯膜电容 |
4700 pF |
C02 |
2块 |
|
0.01μF |
||||
|
0.022μF |
||||
|
26 |
CBB聚丙烯膜电容 |
0.033μF |
C03 |
4块 |
|
0.047μF |
||||
|
0.1μF |
||||
|
27 |
CBB聚丙烯膜电容 |
0.22μF |
C04 |
1块 |
|
0.47μF |
||||
|
1μF |
||||
|
28 |
CBB聚丙烯膜电容 |
0.47μF |
C05 |
1块 |
|
1μF |
||||
|
0.33μF |
||||
|
29 |
CD铝电解电容(50V DC) |
3.3μF |
C06 |
2块 |
|
4.7μF |
||||
|
10μF |
||||
|
30 |
CD铝电解电容(50V DC) |
100μF |
C07 |
1块 |
|
220μF |
||||
|
470μF |
||||
|
31 |
CC瓷片电容 |
20 pF |
C10 |
1块 |
|
1500 pF |
||||
|
CBB聚丙烯膜电容 |
2200 pF |
|||
|
32 |
CC瓷片电容 |
20 pF |
C11 |
1块 |
|
CBB聚丙烯膜电容 |
33 pF |
|||
|
100 pF |
||||
|
33 |
可调电容 |
10～60 pF |
C12 |
1块 |
|
220 pF |
||||
|
20～120 pF |
||||
|
34 |
CC瓷片电容 |
20 pF |
C13 |
1块 |
|
CL聚脂膜电容 |
2200 pF |
|||
|
5600 pF |
||||
|
35 |
CBB聚丙烯膜电容 |
0.047μF |
C14 |
1块 |
|
0.01μF |
||||
|
0.1μF |
||||
|
36 |
CD铝电解电容(50V DC) |
2.2μF |
C15 |
2块 |
|
33μF |
||||
|
47μF |
||||
|
37 |
WX线绕电位器（WX050） |
100(5W) |
RP1 |
1块 |
|
38 |
WH碳膜电位器（WH118） |
470(2W) |
RP2 |
1块 |
|
39 |
WH碳膜电位器(WH118) |
1K (2W) |
RP3 |
1块 |
|
40 |
WX线绕电位器(WX14-12) |
4.7K(1W) |
RP5 |
1块 |
|
41 |
WH碳膜电位器(WH5) |
10K (1/2W) |
RP6 |
1块 |
|
42 |
WH碳膜电位器(WH5) |
22K(1/2W) |
RP7 |
1块 |
|
43 |
WH碳膜电位器(WH5) |
33K(1/2W) |
RP8 |
1块 |
|
44 |
WH碳膜电位器(WH118) |
47K (2W) |
RP9 |
1块 |
|
45 |
WH碳膜电位器(WH118) |
100K (2W) |
RP10 |
1块 |
|
46 |
WH碳膜电位器(WH118) |
470K (2W) |
RP11 |
1块 |
|
47 |
WH碳膜电位器(WH118) |
1M (2W) |
RP12 |
1块 |
|
48 |
绕线式电位器（WXD3-12） |
1K (2W) |
RP13 |
1块 |
|
49 |
线绕电感 |
电感L=30mH |
L01 |
1块 |
|
50 |
线绕电感 |
电感L=100mH |
L02 |
1块 |
|
51 |
色码电感 |
22μH |
L03 |
1块 |
|
82μH |
||||
|
180μH |
||||
|
52 |
色码电感 |
330μH |
L05 |
1块 |
|
柱形电感 |
47μH |
|||
|
色码电感 |
100μH |
|||
|
53 |
脉冲变压器（单双脉冲） |
KMB-0021 |
T05 |
1块 |
|
54 |
集成底座 |
8P |
IC1 |
2块 |
|
55 |
集成底座 |
14P |
IC2 |
5块 |
|
56 |
集成底座 |
16P |
IC3 |
4块 |
|
57 |
集成底座 |
18P |
IC4 |
2块 |
|
58 |
集成底座 |
20P |
IC5 |
1块 |
|
59 |
集成底座 |
28P |
IC7 |
1块 |
|
60 |
单向击穿二极管(稳压管) |
1N4728A(3.3V 1W) |
VS1 |
1块 |
|
1N4733A (5V 1W) |
||||
|
1N4735A(6.2V 1W) |
||||
|
61 |
单向击穿二极管(稳压管) |
1N4738A(8.2V 1W) |
VS2 |
1块 |
|
1N4740A(10V 1W) |
||||
|
1N4742A(12V 1W) |
||||
|
62 |
双向稳压管 (1W) |
5V |
VS3 |
1块 |
|
8.2V |
||||
|
10V |
||||
|
12V |
||||
|
63 |
整流二极管 |
1N4007×4 |
VD1 |
1块 |
|
64 |
开关二极管 |
1N4148×2 |
VD2 |
1块 |
|
肖特基二极管 |
1N5818 |
|||
|
1N5819 |
||||
|
65 |
三极管 |
TIP42C |
VT1 |
1块 |
|
BU406 |
||||
|
散热器 |
ST25×2 |
|||
|
66 |
三极管 |
9012 |
VT2 |
1块 |
|
TIP41C |
||||
|
散热器 |
ST25×1 |
|||
|
67 |
三极管 |
9013 |
VT3 |
1块 |
|
TIP41C |
||||
|
散热器 |
ST25×1 |
|||
|
68 |
晶闸管 |
BT151 |
VT4 |
1块 |
|
场效应管 |
3DJ7 |
|||
|
散热器 |
ST25×1 |
|||
|
69 |
增强型场效应管 |
IRF630 (N沟道) |
VT5 |
1块 |
|
IRF9620(P沟道) |
||||
|
散热器 |
ST25×2 |
|||
|
70 |
IGBT管 |
10N60×2 |
VT6 |
1块 |
|
1N4148×2 |
||||
|
散热器 |
ST25×2 |
|||
|
71 |
晶闸管电路 |
（51Ω、0.1μF、BT151、FU）×3 |
VT7 |
1块 |
|
散热器 |
ST25×3 |
|||
|
72 |
双向触发二极管 |
BD3 |
VT8 |
1块 |
|
双向晶闸管 |
BT135 |
|||
|
散热器 |
ST25×1 |
|||
|
73 |
仪表开关 |
KN32B |
S1 |
1块 |
|
74 |
按钮开关 |
AN4 |
S2 |
1块 |
|
76 |
钮子开关 |
KNX1×2 |
S3 |
1块 |
|
77 |
白炽灯座 |
|
HL1 |
1块 |
|
78 |
指示灯 |
6.3V |
HL4 |
1块 |
|
79 |
熔断丝 |
|
FU |
1块 |
|
80 |
电流表插座 |
|
SW |
2块 |
|
81 |
共阴数码管 |
0.5吋 |
BX01 |
1块 |
|
电阻 |
300Ω×8个 |
|||
|
82 |
稳压集成 |
LM337 |
BX04 |
1块 |
|
LM317 |
||||
|
散热器 |
ST25×2 |
|||
|
83 |
MIC声电传感器 |
CZN-15EN |
BX05 |
1块 |
|
石英晶体振荡器 |
32.768石英晶体 |
|||
|
10MΩ电阻 |
||||
|
33 pF电容器×2 |
||||
|
84 |
扬声器 |
8Ω |
BX06 |
1块 |
|
85 |
蜂鸣器 |
TMB12A12 |
BX07 |
1块 |
|
LED |
5个大（红） |
|||
|
电阻 |
100Ω/0.25W |
|||
|
86 |
气敏元件 |
QM-J3 |
BX08 |
1块 |
|
87 |
三极管插座 |
127-3T |
BX09 |
1块 |
|
元件插座 |
||||
|
88 |
元件插座 |
127-2T×4 |
BX10 |
1块 |
|
89 |
音乐芯片 |
CF-60 |
BX11 |
1块 |
|
纽子开关 |
KNX1 |
|||
|
90 |
保险丝 |
FU |
AX1稳压管稳压电路 |
1块 |
|
二极管 |
1N4007×4 |
|||
|
电容 |
1000μF /50V |
|||
|
100μF /35V |
||||
|
0.1μF |
||||
|
稳压管 |
1N4733 (5.1V) |
|||
|
91 |
电阻 |
100Ω/0.25W×2 |
AX3铜电阻温度计电路 |
1块 |
|
39Ω/0.25W |
||||
|
33Ω/0.25W |
||||
|
温度传感器 |
LM35 |
|||
|
珐琅电阻 |
RX20-10W 20Ω |
|||
|
纽子开关 |
KNX1×2 |
|||
|
电位器 |
470Ω(WH5) |
|||
|
铜电阻 |
Cu-50 |
|||
|
92 |
直流数字毫伏表 |
0～2000mV |
AX4直流数字毫伏表 |
1块 |
|
93 |
保险丝 |
FU |
AX5直流恒压源 |
1块 |
|
二极管 |
1N4007×4 |
|||
|
电容 |
470μF /50V |
|||
|
100μF /25V |
||||
|
0.01μF |
||||
|
集成 |
LM7812 |
|||
|
散热器 |
ST25×1 |
|||
|
94 |
电位器 |
10K（WH5）×2 |
AX9运放电路 |
1块 |
|
二极管 |
1N4148×2 |
|||
|
电容 |
10μF /35V |
|||
|
集成 |
OP07 |
|||
|
集成底座 |
8P |
|||
|
95 |
集成运放 |
LM358 |
AX10双运放电路 |
1块 |
|
集成底座 |
8P |
|||
|
96 |
继电器 |
GZR-2 12V |
AX11继电器驱动电路 |
1块 |
|
三极管 |
9013 |
|||
|
二极管 |
1N4148 |
|||
|
97 |
电容 |
1000μF/50V×2 |
AX1278系列稳压源 |
1块 |
|
0.33μF×2 |
||||
|
插座 |
127-3T |
|||
|
98 |
电容 |
1000μF/50V×2 |
AX1379系列稳压源 |
1块 |
|
0.33μF×2 |
||||
|
插座 |
127-3T |
|||
|
99 |
电位器 |
22K(WH5) |
AX14单结晶体管触发电路 |
1块 |
|
单结晶体管 |
BT33 |
|||
|
电阻 |
2.2K/0.25W |
|||
|
100Ω/0.25W |
||||
|
560Ω/0.25W |
||||
|
三极管 |
9013 |
|||
|
二极管 |
1N4148Ω×2 |
|||
|
100 |
功放 |
LM386 |
AX15功率放大集成电路 |
1块 |
|
电阻 |
10Ω/0.25W×2 |
|||
|
电容 |
47nF×2 |
|||
|
10μF/35V |
||||
|
100nF |
||||
|
100μF/35V |
||||
|
集成底座 |
8P |
|||
|
101 |
集成 |
MC34063A |
AX16集成转换器 |
1块 |
|
集成底座 |
8P |
|||
|
102 |
光电开关 |
GP1A05HR×2 |
AX20电动机测速 |
1块 |
|
磁性电机 |
385 |
|||
|
固定支架 |
配套 |
|||
|
103 |
钮子开关 |
KNX1×2 |
AX210-1置数单刀双掷开关 |
1块 |
|
104 |
集成 |
CD4011 |
AX22单脉冲信号 |
1块 |
|
CD1413 |
||||
|
集成底座 |
14P |
|||
|
16P |
||||
|
电阻 |
100Ω/0.25W×4 |
|||
|
51Ω/0.25W×4 |
||||
|
复位开关 |
AN4×2 |
|||
|
LED |
红×2 绿×2 |
|||
|
105 |
电阻 |
100K/0.25W×10 |
AX23触摸式编码开关 |
1块 |
|
钮子开关 |
KNX1 |
|||
|
轻触开关 |
（6×6×4.3）×10 |
|||
|
106 |
电阻 |
51K/0.25W×10 |
AX248421拨码盘 |
1块 |
|
夹板 |
KAS-3 |
|||
|
8421拨码开关 |
KAS-3×2 |
|||
|
二极管 |
1N4148×8 |
|||
|
107 |
集成 |
555 |
AX25CP时钟脉冲源 |
2块 |
|
集成底座 |
8P |
|||
|
电位器 |
100k(WH5)×2 |
|||
|
电阻 |
10k/0.25W×2 |
|||
|
300Ω/0.25W |
||||
|
二极管 |
1N4007×2 |
|||
|
电容 |
10μF/35V |
|||
|
0.1μF |
||||
|
0.01μF |
||||
|
钮子开关 |
KNX1 |
|||
|
LED |
红（5个大） |
|||
|
108 |
电阻 |
100Ω/0.25W×7 |
AX26发光二极管及驱动 |
1块 |
|
集成 |
62083 |
|||
|
集成底座 |
20P |
|||
|
LED |
红×8 |
|||
|
109 |
集成 |
CD4511 |
AX27共阴数码管 |
3块 |
|
集成底座 |
16P |
|||
|
电阻 |
100Ω/0.25W×14 |
|||
|
共阴数码管 |
0.5寸×2 |
|||
|
110 |
LED |
红×4 绿×4 黄×4 |
AX28交通灯电路 |
1块 |
|
电阻 |
51Ω/0.25 W×6 |
|||
|
集成 |
MC1413 |
|||
|
集成底座 |
16P |
|||
|
111 |
指针微安表 |
100μA |
|
1块 |
