2020年12月19日

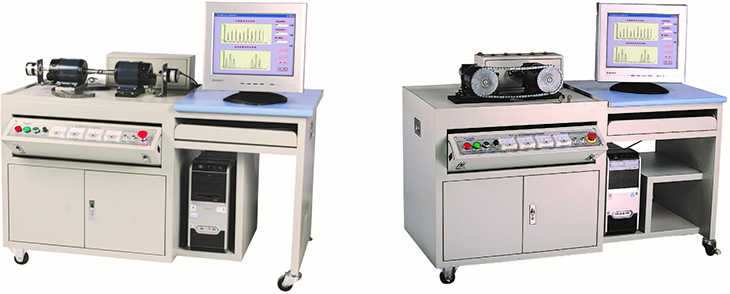

SBCLT-A机械传动零部件性能测试台
机械零部件性能测试台是我公司跟高校合作新近开发的实验台。可测试带传动、链传动、万向节传动齿轮的传动性能及传动效率。
一、实验内容
（1）皮带传动运动分析实验：测定皮带传动的传动稳定性及传动效率，并自动绘制传动曲线和效率曲线
（2）链传动运动分析实验：测定链传动的传动稳定性和传动效率，并自动绘制传动曲线和效率曲线
（3）万向节传动运动分析实验：测定万向节传动的传动稳定性和传动效率，并自动绘制传动曲线和效率曲线
（4）齿轮传动运动分析实验：测定齿轮传动的传动稳定性和传动效率，并自动绘制传动曲线和效率曲线。
二、性能特点
（1）通过数码显示面板读数，手动或计算机测试分析软件自动进行传动分析实验，实现两种实验手段，可作综合实验。
（2）可通过计算机测试分析软件进行传动的运动模拟，可观察传动特性。
（3）皮带测试可通过更换不同的皮带轮，测试不同的皮带传动。
（4）计算机测试分析软件功能强大，可自动或人机结合进行测试分析、理论仿真、保存数据和提交实验报告。
三、主要技术参数
1、带轮、链轮直径：120mm
2、驱动电机功率：123W
3、调速范围：0～1500rPm
4、负载电机功率：123W
5、负载变动范围：123W
6、角位移传感器：1000脉冲
2个
7、实验台外形尺寸：1100×600×760mm
8、实验台重量：42Kg
|
