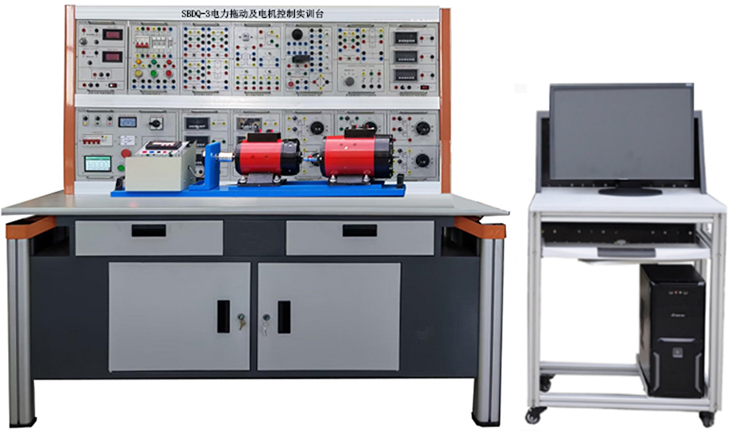

电力拖动与控制技术实训装置,电拖实验室设备

电力拖动与控制技术,是机电设备安装维修核心专业技能课程

《电力拖动与控制技术》是机电设备安装与维修专业的一门核心专业技能课程，具有实践性强、应用面广的特点。内容涵盖了以电动机为控制对象的电气控制线路的工作原理，线路设计与安装调试，及常用生产机械的控制线路故障的分析与排除。
力拖动与控制技术本课程为一个项目实践性课程，要求学生已学习完《电工与电子基础》和《电工基本操作工艺》课程的相关知识，按职业岗位的知识和能力要求，结合学校机电实训中心电力拖动与控制技术实训室，培养学生具有电动机控制线路、安装、调试与维修的基本职业能力，为参加维修电工中级技能鉴定做好准备，为学生就业夯实基础。
由课程专职教师和企业一线专家组建的“双师型”教学团队，依托学校机电实训中心及相关企业构建校企合作平台，创建企业的生产情境，以职业岗位工作任务为载体，实施以“任务导向，项目引领，理实一体”教学，成效显著。
1、课程的性质和内容
1.1课程性质本课程是培养数控机床装调维修专业技师（或预备技师）的职业能力课程。
1.2课程内容
1.2.1机床主拖动电机的点动与连续运行控制线路设计与装调
1.2.2机床主拖动电机的正反转控制线路设计与装调
1.2.3机床主拖动电机的顺序控制线路设计与装调
1.2.4机床主拖动电机的Y-△控制线路设计与装调
1.2.5机床主拖动电机的制动控制线路设计与装调
1.2.6 Z35 钻床电气控制线路装调与维修
1.2.7 CA6140车床部分电气控制线路装调与维修
1.2.8数控铣床部分电气控制线路装调与维修
1.2.9变频调速系统调试及使用
1.2.10步进电机驱动系统调试及使用
1.2.11伺服电机驱动系统调试及使用
2、课程的任务和要求
2.1课程任务通过本课程的学习，使学生初步掌握与电力拖动有关的专业理论知识和操作技能，培养理论联系实际和分析解决一般技术问题的能力，达到国家规定的维修电工技术等级标准的要求。
2.2课程要求
2.2.1掌握常用低压电器的功能、结构、工作原理、运用原则及其拆装维修方法。
2.2.2掌握电动机基本控制线路的分析方法及其安装，调试与维修。
2.2.3熟悉常用生产机械的电气控制线路及其安装、调试与维修。
2.2.4掌握变频调速系统的工作原理、分析方法及其调试与维修。
2.2.5掌握步进电机驱动系统调试及使用方法
2.2.6掌握伺服电机驱动系统调试及使用方法。
3、教学中应注意的问题
3.1讲授时，注意结合专业特点阐述学习本课程的重要性。通过列举实例激发学生学习本课程的兴趣。
3.2要充分利用事物讲清各种低压电器的结构、动作原理、用途、选用方法及拆装维修方法。3.3通过让学生分析、检修各种模拟故障来提高学生实际维修的能力。
3.4重点讲授各种基本控制线路的构成和工作原理，注意利用演示板等教具加强直观教学。
3.5在掌握各种典型基本控制线路构成，工作原理的基础上，充分重视操作技能的训练，使理论知识与生产实际相结合。
3.6讲授各种生产机械的外形、主要结构、电力拖动的特点及控制要求时，可在生产现场对照实物进行，以增强学生的感性认识。
3.7突出基本操作技能训练，组织好教学，理论讲授示范操作，安装联系，故障检修和讲评等各教学环节。
3.8检修训练时，所设置的故障要符合生产实际。
实训项目
1.机床主拖动电机的点动与连续运行控制线路设计与装调
2.机床主拖动电机的正反转控制线路设计与装调
3 机床主拖动电机的顺序控制线路设计与装调
4.机床主拖动电机的Y-△控制线路设计与装调
5.机床主拖动电机的制动控制线路设计与装调
6.Z35钻床电气控制线路装调与维修
7.CA6140车床部分电气控制线路装调与维修
8.数控铣床部分电气控制线路装调与维修
9.变频调速系统调试及使用
10.步进电机驱动系统调试及使用
11.伺服电机驱动系统调试及使用
教学项目
三、教学要求、内容及建议
机床主拖动电机的点动与连续运行控制线路设计与装调
1.项目内容
1.1连续运行控制线路
1.2点动控制线路
2.项目要求
2.1了解电动机基本控制线路图的绘制及线路安装。
一、电拖实验室
三相异步电动机调试
2 交流接触器接线
3 热继电器接线
4 按钮接线
5 空气开关接线
6 熔断器接线
1 认识常用电气元件
1.1熟悉交流接触器
1.2熟悉热继电器
1.3熟悉按钮
1.4熟悉空气开关
1.5熟悉熔断器电气元件的检验
2.1检查电气元件的质量
2.2了解电气元件的使用方法点动与连续运行控制线路电气原理
3.1点动控制线路原理
3.2连续运行控制线路原理主电路接线
4.1备好粗线若干
4.2空气开关、熔断器、接触器、热继电器的主电路接线
4.3连接电动机动力线路及接地保护
4.4接入电源线控制电路接线
5.1备好细线若干
5.2熔断器、按钮、接触器、热继电器的控制电路接线
5.3接入主电路检测与调试
6.1合上刀开关QS，按下SB观察接触器及电动的工作情况
6.2观察电动机“点动”控制情况
项目名称：机床主拖动电机的点动与连续运行控制线路设计与装调
1.掌握异步电动机的正转控制线路的工作原理，接线及故障检查
2.掌握点动控制线路的工作原理
3.对正转控制线路接线的掌握情况
4.对点动控制线路接线的掌握情况
5.创新能力设计复杂的点动与连续控制线路图对复杂电路设计的能力
