现代物联网电梯电气控制实训考核装置,物联网电梯电气控制实训考核设备

SBDTQ-02F型现代物联网电梯电气控制实训考核装置



一、产品简介

现代物联网电梯电气控制实训考核装置(以下简称装置)是根据当前真实电梯电气的安装调试和维护保养的需求而开发的一种电梯电气实训考核装置平台。适用于各职业院校、技工类学校的楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。

该装置采用电梯一体控制器系统,曳引机组、井道、电气安全保护等装置部分采用真实器件的形式,学生借助电梯电气图对这两个部分进行接线线连接,通过运行检验连接的正确性与排除出现的故障,使学生能够在本装置上初步掌握电梯电气原理与调试的技能,为真实电梯电气的安装调试、维护保养打下基础。融合了智能电气控制技术、门禁安防技术、物联网技术、无线网络通讯技术、智能传感器检测技术,远程控制技术等多种技术为一体的电梯控制技术实训智能考核装备,具有功能丰富、实训技能点全面的特点,能有效锻炼学生的动手能力和上下位机软硬件通讯调试的能力。

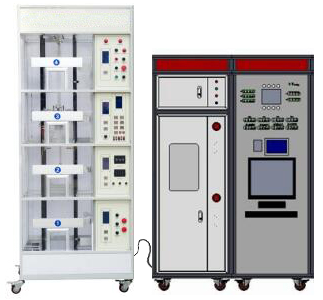

参考图片

二、现代物联网电梯电气控制实训考核装置产品特点

1.采用了支架结构能够减少占地面积,同时多台并排布置时能够形成实训室工位式布局;

2.采用了开放式的电梯总电源箱和微机控制柜,使学生学到的与实际应用的一致;

3.电梯控制系统和智能控制系统采用标准协议通信形式,使调试运行过程更加简单直观;

4.电梯自身控制系统和智能控制分体开放式设计,可以分层次进行实训。

三、现代物联网电梯电气控制实训考核装置技术指标

1.电源输入:三相五线 AC380V 50Hz

2.安全保护:接地,漏电(动作电流≤30mA),过压,过载,短路;

3.整机功耗:≤0.75KW

4.整机重量:≤150KG

5.外形尺寸:1800mm×700mm×2000mm(长××高)。

四、现代物联网电梯电气控制实训考核设备配置清单

序号

类型

名称

数量

备注

1

平台

电梯平台4

1

标准一体机控制器

2

单元门

人脸识别终端

1

带测量体温功能

3

电磁锁控制器

1



4

IC刷卡控制器

1



5

指纹控制器

1



6

二维码控制器

1



7

电梯侧

电梯楼层控制主板

1



8

电梯楼层信息采集板

1



9

IC刷卡控制器

1



10

指纹控制器

1



11

蓝牙控制器

1



12

二维码控制器

1



13

室内

7寸屏

1

功能说明:
1、室内显示当前电梯楼层、运行状态、电梯故障,可提前了解电梯规划出行计划
2、室内呼梯,在室内可以点亮当前楼层的外呼按钮,进行一键呼梯

室内机主控板

1



14

软件

微信小程序

1

功能说明:
1
、使用APP进行呼梯、实现疫情期间无接触乘梯
2
、业主授权访客,生成二维码,可临时进出单元门及乘坐电梯
3
、用户管理功能

五、实训项目

1、电梯电气照明回路的连接与调试实训;

2、电梯电气安全回路的连接与调试实训;

3、电梯电气控回路的连接与调试实训;

4、一体化控制器操作面板的使用实训

5、电梯曳引机组的连接与调试实训;

6、基本参数设置和异步电机静态调谐实训;

7、检修回路接线实训;

8、电梯相关参数与井道自学习实训;

9、电梯一体化控制器故障码的查询与检修;

10、电梯门禁控制系统安装调试实训;

11、电梯电气控制系统综合安装调试实训;

12、电梯单元门控制系统的调试实训;

13、电梯侧控制系统的调试实训;

14、室内控制器系统的接线与调试实训;

15、软件的操作实训;
