电气装配综合实训装置（双面）技能创新平台

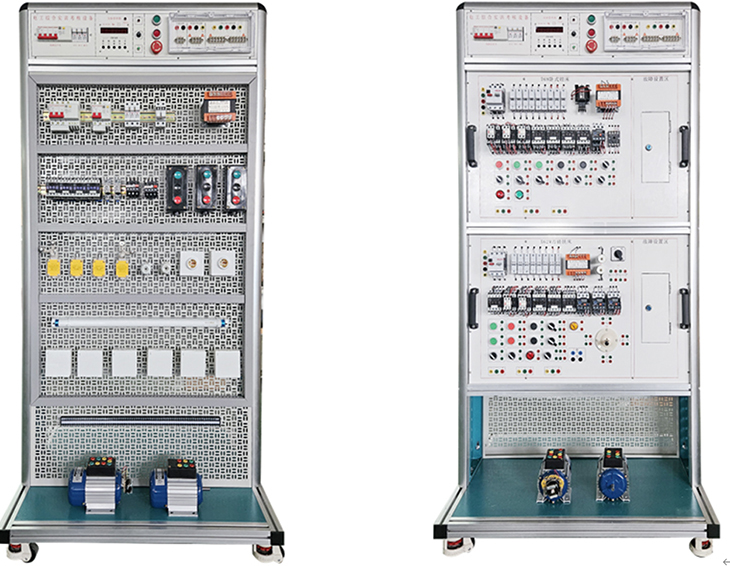

SBDG-02D电气装配综合实训装置（双面）

一、概述

电气装配综合实训装置（双面）电气控制实训设备课程：《电工技术基础》、《机电设备故障诊断与维修》、《智能装备故障诊断与维修》电气装配综合实训装置吸收了国内国外先进教学仪器的优点，充分考虑了实训室的现状和未来的发展趋势，从性能上和结构上进行了创新，布局合理，使用方便灵活。对实训中所涉及的电源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，该实训装置上装有实训操作网板，布线调试使用方便、安全可靠。能满足学生对电器的安装、接线工艺、电路分析、熟悉机械电气控制线路的实训、故障分析等技能训练的需要。

二、特点

1.电气控制线路或电子线路实训元器件都装在作为挂板的网孔板上，操作方便、更换便捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性；

2.操作台只需三相四线的交流电源即可投入使用，占地面积小、节约用房、减少基建投资；

3.技能培训用的控制线路和配套的小电机经特殊设计，可模拟工厂各类电机的电力拖动系统，并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求；

4.设有电压型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护保护功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有智能电源管理器。

三、技术指标及要求:

1.控制台采用立式双面结构，骨架由铝型材制作、钣金支撑条、福马轮及附件等组成；并装有刹车系统。

一面设置网孔板，开展维修电工实训，

一面设置机床维修挂板，开展机床维修实训，方便更换。

2.输出交流电源：三相四线380V、单相220V，

3.输入功率：≥1.5KW

4.直流电源：DC24V/5A，带短路保护及自动恢复功能；

5.两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。

6.电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于110度，出线孔为拱门型设计。

7.智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

1）智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！设备时间管理包含年月日时间的显示。可设备相应过温、短路、过流、过压、欠压、失压、功率限定等7大保护功能数值。

2）手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；后台查看报警日志、操作日志、故障日志等。用户可进行远程在线报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。

3）PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。

8.外形尺寸：≥870mm×730mm×1770mm

四、实训项目

1.电工基本技能训练

安全用电常识：

常用电工工具及电工材料（通用电工工具的使用与维护、常用导线联接工艺）

登高技能训练：常用电工仪表的使用、室内照明线路安装（电器照明基本元器件、白炽灯和荧光灯照明线路安装、配电板的安装、内线安装及墙面明线走线安装等）电机与变压器（小型变压器的简单测试及同极性端判断、三相交流异步电动机的拆卸与组装）

序号	名称	规格型号	单位	数量
1	实训平台	铝合金框架	套	24
2	导线挂架		套	48
3	工具挂架		套	48
4	折叠看板		套	48
5	电气元器件	见清单1	套	24
6	CA6140车床排故挂箱		套	24
7	Z3050型摇臂钻床排故挂箱		套	24
8	X62W万能铣床排故挂箱		套	24
9	T68卧式镗床排故挂箱		套	24
10	M7130平面磨床排故挂箱		套	24
11	实训工具	见清单2	套	24
12	实训导线		套	24
13	使用说明书		本	24
14	电机	380V/180W	台	96
15	电机	380V/180W 带离心开关	台	48
16	电机	380V/180W双速	台	24
17	单相电容式电动机		台	24

序号	名称	规格型号	单位	数量
1	交流接触器	CJX2-0910 AC220V	个	4
2	时间继电器及座	JSZ3A-B JSZ3F-B AC220V各1	个	2
3	热继电器	NR4-63 1-1.6A	个	2
4	变压器	220/24V 50W	个	1
5	电阻	75Ω/75W	个	3
6	电阻	10Ω/25W	个	1
7	按钮开关盒	LA4-3H	个	2
8	端子排	TB25系列	组	10
9	电容	启动电容	个	1
10	日光灯管	10W	个	1
11	日光灯座		个	1
12	启辉器及启辉器座		个	1
13	镇流器	10W	个	1
14	灯座	86型 E27	个	2
15	墙壁开关	单位双控含底盒	个	4
16	白炽灯泡	E27 15W	个	2
17	倒顺开关	KO3-15	个	1
18	低压断路器	DZ108-20 0.63-1A	个	1
19	螺旋式保险座	RL1-15 含熔丝	个	2
20	直插式保险座	RT28-32X 3P 含熔丝	个	1
21	直插式保险座	RT28-32X 1P 含熔丝	个	2
22	C端子导轨	C45	套	1
23	行程开关	LX19-001	个	2
24	行程开关	LX19-222	个	2
25	线槽		米	6
26	配套螺丝		批	1

序号	名称	规格型号	单位	数量
1	尖嘴钳		把	1
2	剥线钳		把	1
3	斜口钳		把	1
4	螺丝刀	大小十字、一字个1把	把	4
5	剪刀		把	1
	数字万用表		台	2
