SBWD-3PLC维修电工技能培训考核装置

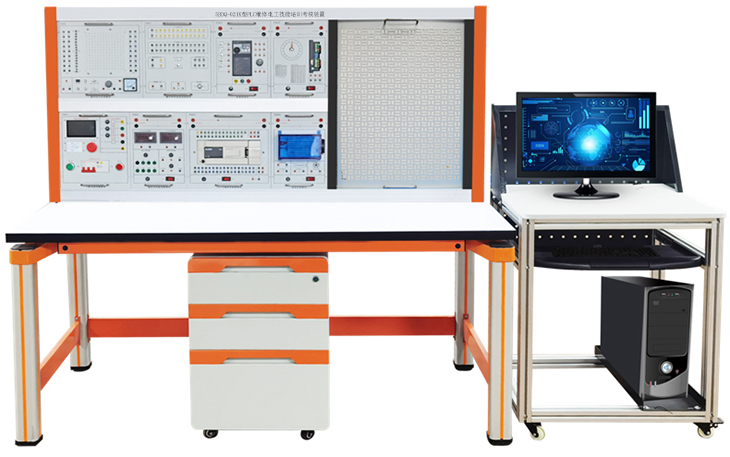

参考图片
（一）实训装置概述
PLC维修电工技能培训考核装置应是集计算机控制、PLC自动控制、运动控制、电机控制于一体，并按照高等教育和职业技能鉴定规范内容要求，集学习、理论研究、验证、实际操作能力培养等功能为一体的多功能设备。装置适合高职院校机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》的实训教学。同时满足职业院校的电工电拖专业及自动控制专业教学及学生实际动手能力的培训。
（二）实训装置特点
1.电气控制线路元器件安装在实训网板上，方便学生操作、更换便捷，易扩展功能或开发新实验；
2.设备应设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源具有接地保护、过流、过载、漏电等保护功能，各测量仪表也均有可靠的保护功能，使用安全可靠；
3该装置集可编程控制器、PLC编程软件、实训模块等于一体，实验装置和电脑桌一体化设计，造型美观大方。
4.设备配套2个抽屉便于放置学习资料、连接导线等物品。
（三）设备性能与指标
1、输入电源：三相四线380V±10% 50HZ 输出端有过流过载短路保护
2、直流低压电源： 0-10V连续可调电源1路 DC24V电源 2路，电流≥5A，0-30V可调直流电源1路，10A。
3、电流信号源 0-20mA 连续可调， 4-20mA连续可调
4、配数字交流电压表 量程：0-450V 精度1.0级，误差小于1%，三位半数字显示
数字直流电流表 量程：0-10A 精度1.0级，误差小于1%，三位半数字显示
5、设备外型尺寸： 1600 mm×700 mm×1600 mm (长x宽x高)
6、过压保护电路：实验台配有主机过压保护电路，在电压超过主机所承受的范围时会自动报警并切断电源，确保人身安全，且主机不会因承受过高电压而导致损坏，。
7、电流型漏电保护：当装置有漏电现象时，漏电电流超过一定值，即切断电源，确保人身及设备安全。
8、允许瞬间断电：对于l0ms以下的瞬间断电主机工作继续。
9、整机容量：＜1KVA
10、实验台、桌体结构：铁质双层亚光密纹喷塑结构，美观大方坚固耐用。
11、台身为灰白色、台面铺3mm厚绝缘橡胶垫。
12、配套各种电气安装所需附件，如触摸屏安装件、按钮安装件、指示灯安装
件等。
13、配35mm 高安装导轨
14、配UK5N双层段子排
15、配备8口交换机
（四）实训装置主要器件配置
1、可编程主机：
1．采用德国西门子S7-300系列PLC主机（317系列），安装导轨，配电源模块、存储卡、前连接器等，配模拟量输入输出模块，配数字量输入输出模块DI/DO.
2、触摸屏：采用步科工业级 彩色 10"触摸屏（带以太网口）
3、低压电器挂件：包含交流接触器3个，热继电器3个中间继电器10个等
4、电机：三相鼠笼电机 120W 带编码器一台1024脉冲输出、磁粉制动器一台。
5、不锈钢网孔板：600mmx485mm（长x宽）厚1.5mm 2块 便于学生在上边安装实验
6、配备PLC编程电缆，下载线可与电脑联机使用
7、配备器材：专用导线、编程电缆、通讯导线等
8、工具套件：每台配MF-47万用表一只、尖嘴钳一把、斜口钳一把、十字螺丝刀大小各一把、一字螺丝刀各一把
9、技术文件：编程软件、指导书、资料等。
（五）实训项目
1、基本实训项目：
1) 相异步电动机直接起动控制
2) 三相异步电动机点动控制电路
3) 异步电动机自锁控制电路
4) 三相异步电动机两地控制电路
5) 异步电动机联锁正反转控制电路
6) 三相异步电动机正反转点动起动控制线路
7) 双重联锁正反转控制电路
2、触摸屏实训
1）窗口切换
2) 界面制作
3) 数据输入
4）PLC寄存器连接
5）PLC人机界面触摸屏和变频器控制实验
6）PLC与人机界面触摸屏控制实验
3、网络通讯实验
1 、PLC与PLC 1:N 通讯实验
2 、PLC与PLC N:N 通讯实验
3、PLC与PLC之间的DP网络实验
4、PLC与PLC之间的MODBUS TCP网络实验
5、综合性实训
PLC、组态软件、触摸屏通讯实验
|
