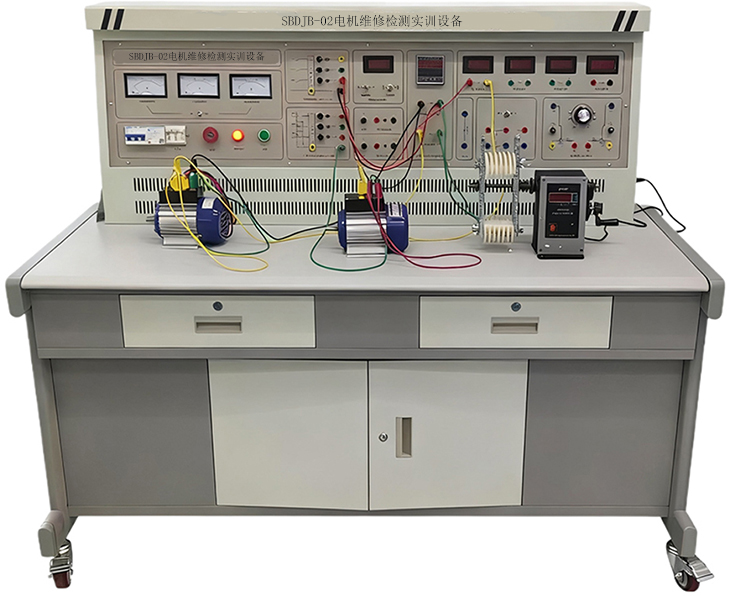

SBDJB-02电机维修检测实训设备

一、概述

电机维修检测实训设备是进行单相变压器、单相电容运转异步电动机、三相鼠笼异步电动机和他励直流电动机的拆除、重绕、维修、组装和电机出厂检测(包括部分型式试验)的技能实训平台，可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》、《电机维修》、《电机测试》等课程，结合机械工业出版社和中国劳动保障部《国家职业标准－维修电工》、《职业技能鉴定培训教材—维修电工》等相关内容，同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。

二、技术参数

1、输入电压：三相四线制～380V±10% 50Hz

2、工作环境：环境温度范围为-5～＋40℃ 相对温度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1300mm×750mm×1300mm

三、装置的配备

1、电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板

2、实训桌

实训桌为铁质材料。为了便于绕线和实训室的管理，手摇式电子计数线绕机固定在桌面上，桌子下方设有放置铜线的绕线柜。

3、主控功能板

（1）三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮。

（2）控制屏上有数字式交流电压表一只，通过波段开关切换可以观测相间电网电压。

（3）定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数，为学生技能实训的考核提供一个统一的评定标准。

（4）三相可调交流电源，通过1.5KVA三相同轴自耦调压器进行调压，可输出三相0～450V及单相0～250V可调电压。

（5）直流电源部分：

220V/0.5A直流电源一组，还有短路保护功能。

0～250V可调直流高压电源一组，带有过压保护及短路保护功能。

（6）提供直流数字电压表一只：测量范围0～300V，分2V、20V、300V四档，直键开关切换，三位半显示，输入阻抗为10MΩ，精度为0.5级，具有超量程报警、指示等功能，能够直接测量直流电枢电源电压及外测电压。

4、仪表功能板

（1）提供真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。

（2）提供真有效值交流数字电流表三只，测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示功能。

（3）直流数字毫安表一只：测量范围0～2000mA，三位半数显，精度0.5级，具有超量程报警、指示等功能。

（4）智能功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用先进的DSP技术计算有功功率、无功功率，功率表精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

（5）单相电容运转电动机电容：4uF/450V CBB电容。

（6）双刀双掷开关一只。

（7）可调电阻：两组0～900Ω/0.5A可调电阻。

5、仪器配备

（1）500V等级兆欧表一只，用于测试电机绕组绝缘电阻

（2）890B+数字万用表，三位半显示

（3）钳形电流表一只

6、制作设备、电机等配备

（1）拆、装工具一套：6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。

（2）绕线装置一套：电机绕线模、绕线轴、绕线架、压线架等

（3）手摇电子计数绕线机一台：数显范围0～9999匝数，计数精确、计数方便

（4）未浸漆的单相变压器：容量100VA，电压AC220V/55V，电流0.45A/1.8A。

（5）未浸漆的单相电容运转异步电动机：额定功率120W，电压220V，电流1A，转速1420r/min。

（6）未浸漆的三相鼠笼异步电动机：额定功率180W，电压380V（Y接法），转速1400r/min。

（7）未浸漆的他励直流电动机：额定功率100W，电压220V，转速2000r/min。

7、实训导线及配件

采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。
